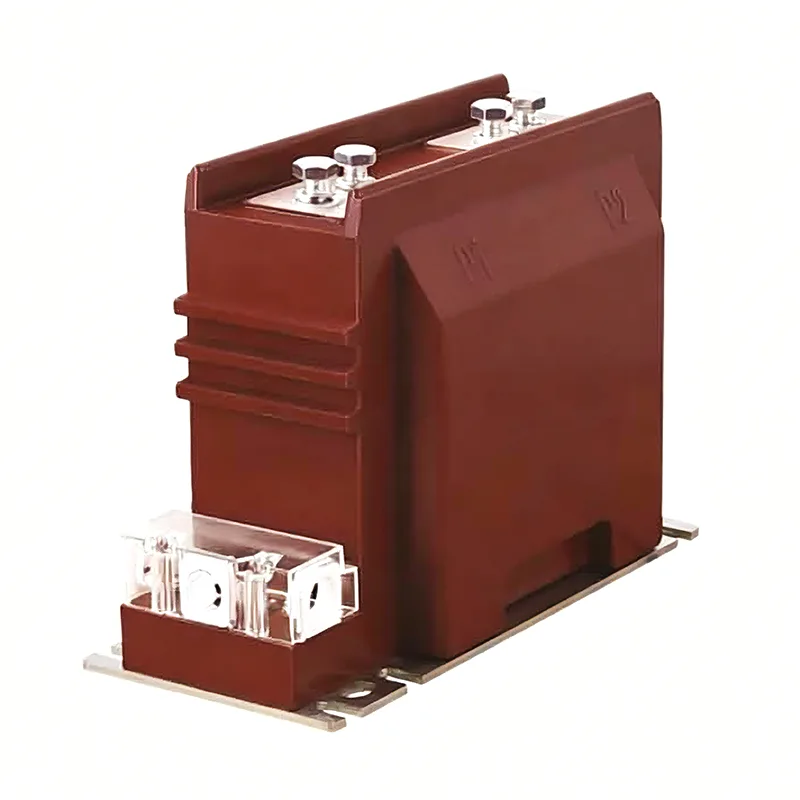

Transformátor prúdu 11 kv

Vysoko kvalitný 11 Kv prúdový transformátor Youbian hrá úlohu pri konverzii prúdu a elektrickej izolácii. Prúd vo výrobe, transformácii, prenose, distribúcii a spotrebe energie sa veľmi líši, v rozsahu od niekoľkých ampérov až po desiatky tisíc ampérov. Pre pohodlie merania, ochrany a riadenia je potrebné previesť na relatívne rovnomerný prúd. Okrem toho je napätie na vedení všeobecne vysoké a priame meranie je veľmi nebezpečné. Dahu Electric vás srdečne pozýva do našej továrne na nákup najnovších, najpredávanejších, cenovo dostupných a vysokokvalitných transformátorov prúdu 11 kV. Tešíme sa na spoluprácu.

Model transformátora prúdu 11 Kv

Prvé písmeno: L - prúdový transformátor

Druhé písmeno: A - štýl cez stenu; Typ Z-stĺpika; typ M-prípojnice; D - Jednootáčkový typ; V - obrátená štruktúra; J - Nulová postupnosť

Na účely detekcie uzemnenia; W - Proti znečisteniu; R - Holý typ vinutia

Tretie písmeno: Z - typ odlievania z epoxidovej živice; C - Keramická izolácia; Q - plynom izolované médium; W - Špeciálne pre ochranu mikropočítačov

Štvrté písmeno: B - s úrovňou ochrany; C - diferenciálna ochrana; D-D úroveň; Q - Rozšírený typ; J - Vylepšené ZG

Piata číslica: Sériové číslo produktu na úrovni napätia

Základ výberu

menovité napätie

Menovité napätie prúdového transformátora by malo byť väčšie ako menovité napätie vedenia bodu inštalácie.

transformačný pomer

Každý by mal vypočítať aktuálny IC na základe zaťaženia a zvoliť pomer prúdového transformátora. Existujú rôzne špecifikácie pre pomer menovitého prúdu primárnej strany prúdových transformátorov (napríklad 20, 30, 40, 50, 75, 100, 150, 2 × a/C) a menovitý prúd sekundárnej strany je zvyčajne 1A alebo 5A. Medzi nimi 2 × a/C znamená, že existujú dva prúdové pomery pre ten istý produkt, čo možno dosiahnuť zmenou spôsobu zapojenia spojovacích kusov produktu. Pri sériovom zapojení je prúdový pomer a/c a pri paralelnom zapojení je prúdový pomer 2 × a/C. Vo všeobecnosti by výber prevodného pomeru prúdu pre meranie prúdových transformátorov mal zabezpečiť, aby ich menovitý prúd I1n nebol menší ako zaťažovací prúd vo vedení (t. j. vypočítaný IC). Ak je výpočtový prúd záťaže vo vedení 350A, prevodný pomer prúdového transformátora by sa mal zvoliť ako 400/5. Na zabezpečenie požiadaviek na presnosť 11 Kv prúdového transformátora používaného na ochranu je možné zvoliť väčší transformačný pomer.

Princíp výberu úrovne presnosti: Úroveň presnosti prúdového transformátora používaného na účtovanie a meranie nesmie byť nižšia ako 0,5 úrovne; Ampérmeter používaný na monitorovanie veľkosti záťažového prúdu v každom prichádzajúcom a výstupnom obvode by mal používať prúdové transformátory úrovne 1,0-3,0. Aby sa zabezpečilo, že chyba presnosti nepresiahne špecifikovanú hodnotu, všeobecne sa overí sekundárne zaťaženie (voltampér) prúdového transformátora a sekundárne zaťaženie S2 transformátora nie je väčšie ako menovité zaťaženie S2n, aby sa dala zaručiť zvolená presnosť. Vzorec na overenie presnosti: S2 ≤ S2n.
