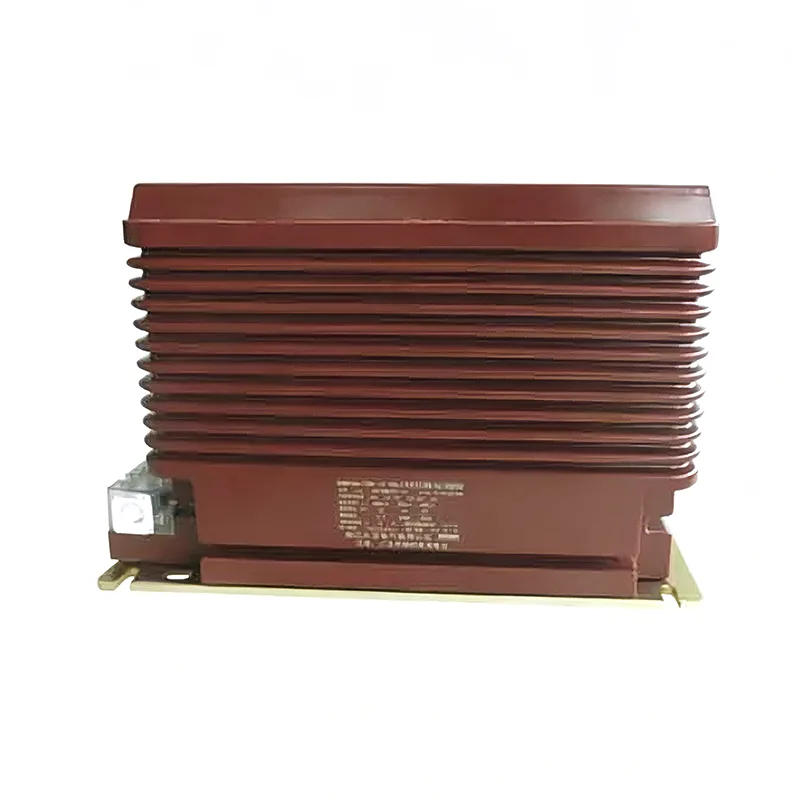

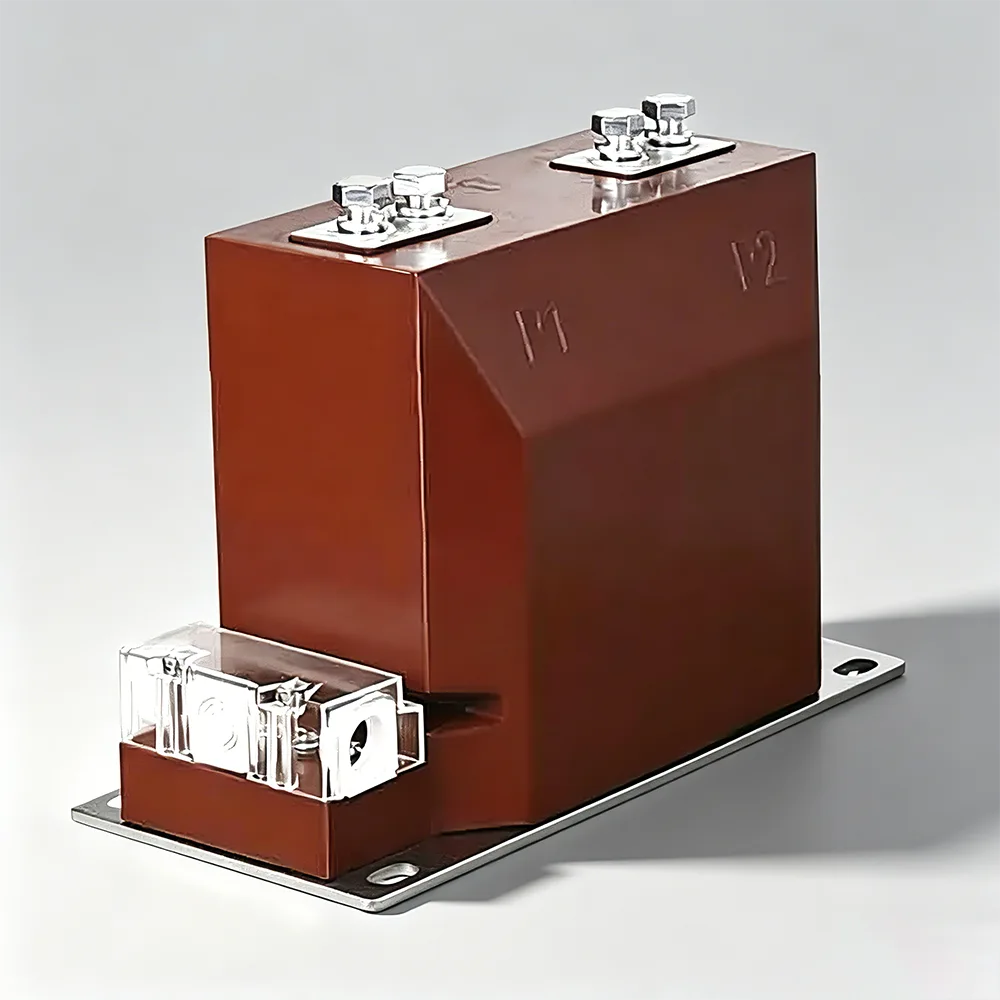

Transformátor prúdu 22 kV

Youbian je renomovaný čínsky výrobca a dodávateľ s dlhoročnými profesionálnymi skúsenosťami vo výrobe prúdových transformátorov 2 kV. Dúfame, že s vami nadviažeme obchodný vzťah.

Hlavné výhody

Prúdový transformátor 2 kV je vyrobený z vysoko kvalitnej epoxidovej živice vákuovo odliatej, bez vzduchových medzier v celkovom výlisku. Má dostatočnú povrchovú vzdialenosť a dokáže odolať menovitému napätiu a krátkodobému napätiu napájacej frekvencie systému 22 kV, čím účinne zabraňuje nebezpečenstvu tečenia a preskoku a zaisťuje bezpečnú prevádzku zariadenia.

Voliteľné meracie vinutie úrovne 0,2S/0,5 a ochranné vinutie úrovne 5P/10P spĺňajú dvojité požiadavky na vyrovnanie obchodu s energiou a nadprúdovú a skratovú ochranu vedenia s presnosťou chýb v súlade s medzinárodnými normami GB/IEC.

Bezolejový a bezvzduchový dizajn komory eliminuje skryté nebezpečenstvá úniku oleja a plynu. Plášť je vyrobený z materiálov spomaľujúcich horenie a starnutia, ktoré sa dokážu prispôsobiť širokému teplotnému prostrediu -30 ℃ ~ + 70 ℃, odolné voči vlhkosti, prachu, výbuchu a majú extrémne nízke náklady na údržbu.

Integrovaná štvorcová konštrukcia so štandardnými inštalačnými otvormi vyhradenými na základni, vhodná pre bežné typy 22kV vysokonapäťových skríň, jednoduchá inštalácia, nevyžaduje sa žiadna dodatočná údržba, čo výrazne znižuje náklady na výstavbu a prevádzku na mieste.

Prúdový transformátor 2 kV využíva vysokokvalitné železné jadro z kremíkovej ocele a vysokopevnostnú štruktúru vinutia, ktorá dokáže odolať vplyvu skratového prúdu systému, zabrániť poškodeniu transformátora v prípade porúch a zlepšiť celkovú spoľahlivosť napájacieho systému.

Technické parametre (možno prispôsobiť podľa potrieb zákazníka)

Popis parametrov projektu

Menovité napätie 22kV

Menovitá úroveň izolácie 24kV/65kV/125kV

Menovitý primárny prúd 50~3000A (prispôsobiteľné)

Menovitý sekundárny prúd 5A/1A

Presnosť úrovne merania 0,2/0,5/0,2S úroveň

Presnosť úrovne ochrany 5P10/10P15 atď

Menovitá frekvencia 50Hz/60Hz

Izolačné médium odlievanie z epoxidovej živice

Spôsob inštalácie: Inštalácia do vnútornej skrine

Teplota prostredia -30 ℃~+70 ℃

Aplikačné scenáre

Vnútorný rozvádzač vysokého napätia 22 kV, kruhová hlavná jednotka a rozvodňa skriňového typu

Meranie prúdu a reléová ochrana v elektrárňach a rozvodniach

Priemyselný distribučný systém, distribučná miestnosť obchodného komplexu

Podporné zariadenia pre posilňovacie stanice obnoviteľnej energie (fotovoltaická/veterná energia).

Zabezpečenie kvality a servis

Prúdový transformátor 2 kV prísne dodržiava medzinárodné a domáce normy, ako sú GB 1208 a IEC 61869, a podporuje testovanie treťou stranou a prispôsobený návrh parametrov.

Môžeme poskytnúť prispôsobené riešenia podľa veľkosti skrine zákazníka, aktuálneho pomeru, úrovne presnosti a spôsobu inštalácie, aby sme splnili rôzne požiadavky na scénu.

Youbian poskytuje technické informácie o produkte, návod na inštaláciu a dlhodobé záručné služby, aby ste mohli rýchlo reagovať na technické otázky zákazníkov a popredajné problémy.
