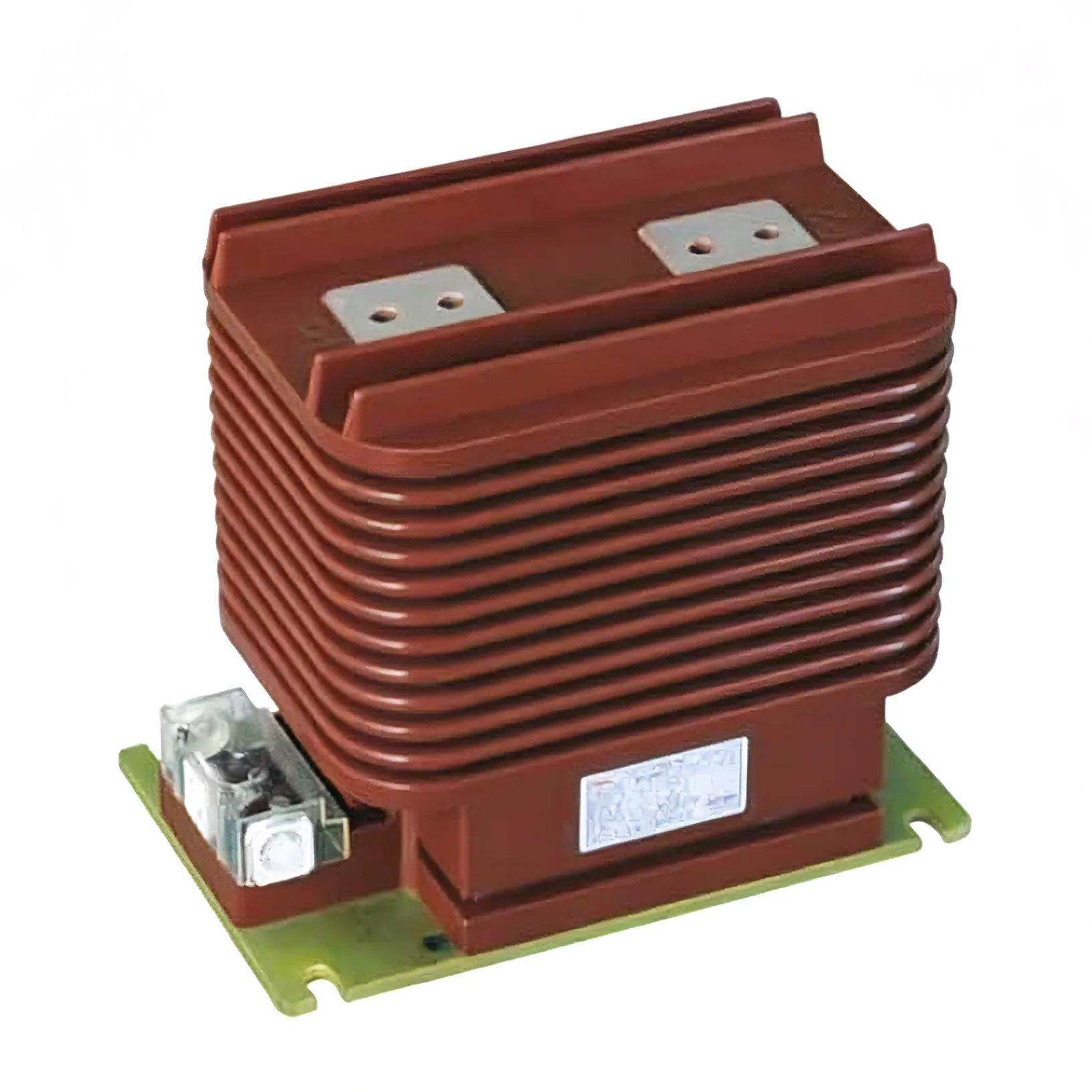

Transformátor prúdu 24 kV

Transformátor prúdu 24 kV vyrobený spoločnosťou Youbian je dôležitou súčasťou vnútorných rozvádzačov. Ak používate vnútorné rozvádzače, náš produkt je pre vás určite vhodný a zohráva kľúčovú úlohu v moderných elektrických systémoch. Nielenže meria prúd, ale potrebuje vykonávať aj dôležité úlohy, ako je monitorovanie energie a zabezpečenie hladkej prevádzky ochranných relé v jednofázových a trojfázových AC systémoch.

Vlastnosti

Okrem dielektrických vlastností má epoxidová živica aj vynikajúcu mechanickú pevnosť. Tento materiál má vysokú pevnosť v ťahu, čo znamená, že prúdový transformátor 24 kV odolá výraznému mechanickému namáhaniu bez deformácie alebo zlomenia. To poskytuje stabilnú pomoc pri ochrane vnútorných komponentov prúdového transformátora pred vonkajšími silami a vibráciami.

Odliatky z epoxidovej živice sa vyrábajú nalievaním epoxidovej živice do foriem, čím poskytujú veľmi bezpečnú izoláciu pre prúdové transformátory. Proces odlievania tiež zaisťuje rovnomernú a bezšvovú izolačnú vrstvu, ktorá účinne zabraňuje elektrickému poškodeniu a úniku. Izolácia navyše blokuje environmentálne faktory, ako je vlhkosť, prach a chemikálie, čím ďalej zvyšuje ochranu vnútorných komponentov. Tento spôsob výroby zabezpečuje kvalitu a spoľahlivosť odliatkov, čím sa radí medzi bežne používané izolačné materiály v energetike.

Medené drôty sa bežne používajú vo vinutiach prúdových transformátorov 33 kV. Tieto materiály majú vysokú vodivosť a mechanickú odolnosť a dokážu efektívne prenášať prúdové signály a zároveň odolávať prevádzkovému namáhaniu.

Okrem svojej funkčnosti sú prúdové transformátory Youbian 33 kV známe aj svojou oddanosťou kvalite a inováciám. Integruje pokročilé funkcie, prechádza prísnym testovaním a spĺňa priemyselné štandardy.

Podrobnosti

Konštrukcia prúdových transformátorov sa používa na meranie a ochranu vysokonapäťových distribučných zariadení inštalovaných vo vnútri

Hodnota sekundárneho prúdu je 5A alebo 1A, ktoré je možné kombinovať. Úroveň presnosti meracieho obvodu je 0,2S, 0,2, 0,5S, 0,5, 1, 3 a presnosť ochranného obvodu je 5P, 10P a PS. Transformátor spĺňa požadovanú úroveň presnosti v rozsahu 25 % až 100 % menovitého zaťaženia.

Obmedzte pracovný prúd na 120 % IN. Podľa dohody medzi výrobcom a zákazníkom je možné poskytnúť aj iné hodnoty, napríklad 200% IN.

CT je konštruovaný ako transformátor s jedným alebo viacerými primárnymi vinutiami. Najnovšia konštrukcia týchto 24 kV prúdových transformátorov umožňuje spínanie nielen na sekundárnej strane, ale aj na primárnej strane. Hlavný vypínač je možné jednoducho nainštalovať pripojením dvoch prepojok do obvodu pomocou dvoch skrutiek M12.

Konštrukcia prúdového transformátora 24 kV sa používa na meranie a ochranu vysokonapäťových rozvodných zariadení inštalovaných vo vnútri.

Hodnota sekundárneho prúdu je 5A alebo 1A, ktoré je možné kombinovať. Úroveň presnosti meracieho obvodu je 0,2S, 0,2, 0,5S, 0,5, 1, 3 a presnosť ochranného obvodu je 5P, 10P a PS. Transformátor spĺňa požadovanú úroveň presnosti v rozsahu 25 % až 100 % menovitého zaťaženia.
