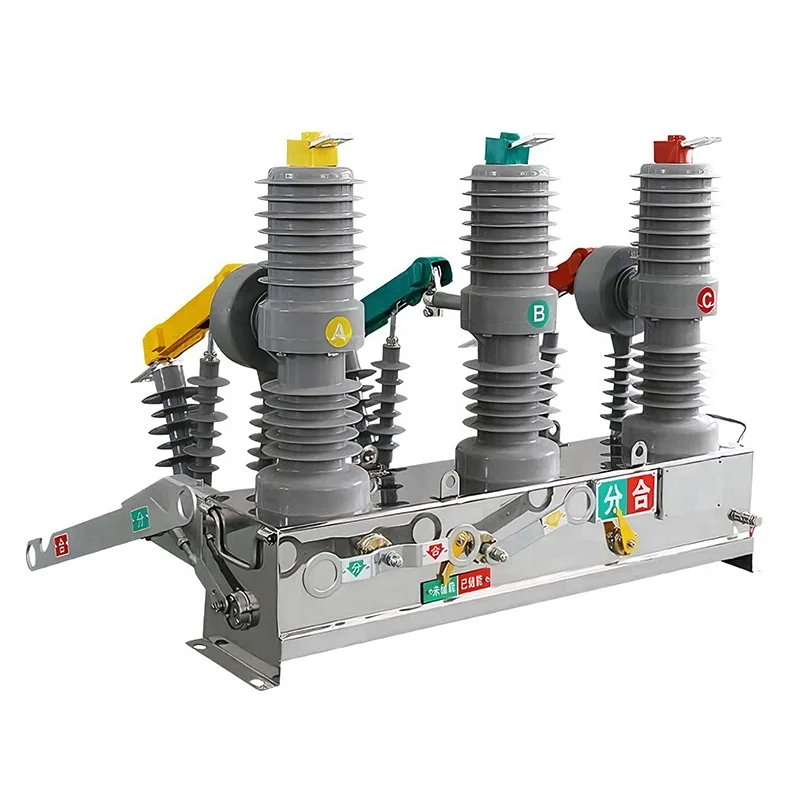

11 KV vákuový istič

V Youbiane sa náš dizajn sústreďuje na 12 kV menovitý štandard 11 kV vákuového ističa, ktorý komplexne pokrýva a optimalizuje výkonové požiadavky 11 kV elektrickej siete. Na rozdiel od starých technológií sa tieto ističe spoliehajú na prostredie s vysokým vákuom na hasenie oblúkov, čím stabilizujú elektrickú sieť a zaisťujú bezpečnosť personálu.

Pochopte jadrovú technológiu vákua

„Vákuum“ v 11 Kv vákuovom ističi sa týka prostredia vo vnútri vákuovej zhášacej komory (zvyčajne označovanej ako vákuová fľaša). Toto je jadro systému. Vďaka svojej vynikajúcej dielektrickej pevnosti (izolačnej schopnosti) v porovnaní so vzduchom alebo olejom môže vákuum dosiahnuť menšie kontaktné medzery a odolávať vysokým napätím.

Keď je náš 11 Kv vákuový istič v prevádzke, dochádza k oddeleniu kontaktov vo vnútri trvalo utesnenej vákuovej komory. Vďaka absencii molekúl plynu nie je takmer nič na udržanie oblúka, čím sa dosiahne rýchla izolácia porúch.

Úloha vákuovej zhášacej komory pri hasení oblúka

Proces zhášania oblúka nášho zariadenia je presný a okamžitý. Tu je náš návrh na implementáciu jeho pracovného princípu:

1. Oddelenie kontaktov: Keď sa zistí porucha, kontakty sa oddelia.

2. Oblúk kovových pár: V dôsledku kovových pár v kontaktnom materiáli sa nakrátko vytvorí oblúk.

3. Rýchla difúzia: V dôsledku vákuového prostredia sa výpary kovu budú rozpínať a difundovať extrémne vysokou rýchlosťou.

4. Prerušovač obvodu pri prechode nulou: Keď prúd prvýkrát prekročí nulu, oblúk zhasne v dôsledku rýchlejšej rýchlosti obnovenia dielektrickej pevnosti, ako je rýchlosť, pri ktorej napätie stúpa a znovu zapáli oblúk.

Rozdiel medzi vákuovými ističmi a tradičnými ističmi olej/plyn

Podporujeme prechod na vákuovú technológiu, pretože odstraňuje zodpovednosť za životné prostredie a údržbu spojenú so staromódnymi ističmi na olej alebo plyn. Nasleduje porovnanie, prečo sú ističe šetrné k životnému prostrediu lepšou voľbou pre modernú infraštruktúru.

Vákuový istič (VCB) Olejový/vzduchový istič

Schopnosť zhášať oblúk: stredný/vysoký vákuový (utesnený) olej alebo stlačený vzduch

Údržba: Veľmi zriedkavé (celoživotné tesnenie) vysoké (výmena oleja, čistenie kontaktov)

Riziko požiaru: Žiadne (bez oleja a bez SF6) Vysoké (horľavý olej)

Životnosť: dlhá (20-30 rokov) krátka (starnutie používaním)

Veľkosť: Kompaktný modulárny/objemný

Vplyv na životné prostredie: Ochrana životného prostredia/riziko úniku oleja alebo emisií SF6

Prijatím vákuovej technológie je náš 11 Kv vákuový istič nielen bezpečnejší, ale tiež výrazne znižuje prevádzkové náklady počas celého životného cyklu zariadenia.

Parametre menovitého napätia a prúdu

Aj keď sú tieto zariadenia nasadené v napájacej sieti 11 kV, menovité napätie 11 kV vákuového ističa je 12 kV, aby sa zabezpečila potrebná bezpečnostná rezerva. Menovitý trvalý prúd určuje zaťažiteľnosť, ktorú istič znesie pri bežnej prevádzke. Ponúkame flexibilné konfigurácie na splnenie špecifických požiadaviek na zaťaženie:

Menovitý prúd 630A: vhodný pre štandardné distribučné napájače a malé priemyselné záťaže.

1250A až 1600A: Navrhnuté špeciálne pre hlavné prívodné vedenia a ťažké priemyselné stroje.

Prispôsobenie: Vyššie menovité hodnoty môžu byť poskytnuté na základe špecifických konfigurácií rozvádzača.

Skratová vypínacia schopnosť a súlad

Bezpečné odpojenie porúch je najdôležitejšou funkciou každého vákuového ističa. Náš 11 Kv vákuový istič má skratovú vypínaciu kapacitu 20 kA až 31,5 kA, čo zaisťuje schopnosť okamžite odstrániť veľké poruchové prúdy bez poškodenia následného zariadenia.

Prísne dodržiavame globálne výrobné štandardy. Každá jednotka je vybavená vákuovým ističom (VCB), ktorý je v súlade s normou IEC 62271-100, čo zabezpečuje konzistentnosť výkonu medzi potápačmi.
