Transformátor prúdu 10 kV

Prečo je odolný 10 kV prúdový transformátor Youbian „okom“ distribučnej sústavy? Pretože v 10kV distribučnej sústave sú prúdové transformátory základným vybavením pre zaistenie bezpečnosti a presného merania elektrickej siete. Sú ako "oči" energetického systému, konvertujú vysoké napätie a veľký prúd na nízke napätie a malý prúd v pomere, čím poskytujú stabilné signály na meranie, ochranu a monitorovanie.

Trápi vás náročný výber, nestabilná kvalita a oneskorené dodávky? Potrebujete prúdový transformátor, ktorý je kompatibilný s 10kV rozvádzačom a kruhovou hlavnou jednotkou a spĺňa požiadavky na meranie aj ochranu? Pozrite sa na prúdový transformátor Youbian 10 kV, určite spĺňa vaše očakávania.

Predstavenie jadra produktu

2.1 Definícia produktu a hlavná úloha

10 kV prúdový transformátor (CT) je vysokonapäťové zariadenie na konverziu prúdu vhodné pre napäťovú úroveň 10 kV, ktoré patrí k typu elektromagnetického transformátora. Jeho hlavnou funkciou je konvertovať vysoké prúdy na strane vysokého napätia (napríklad 100A, 200A, 600A atď.) na štandardné sekundárne prúdy 5A alebo 1A pri pevnom transformačnom pomere, čím sa dosiahne elektrická izolácia medzi vysokonapäťovými systémami a nízkonapäťovými meracími a ochrannými obvodmi, pričom sa poskytujú presné prúdové signály na meranie energie, ochranu relé a monitorovanie výkonu.

2.2 Štruktúra produktu a technické vlastnosti

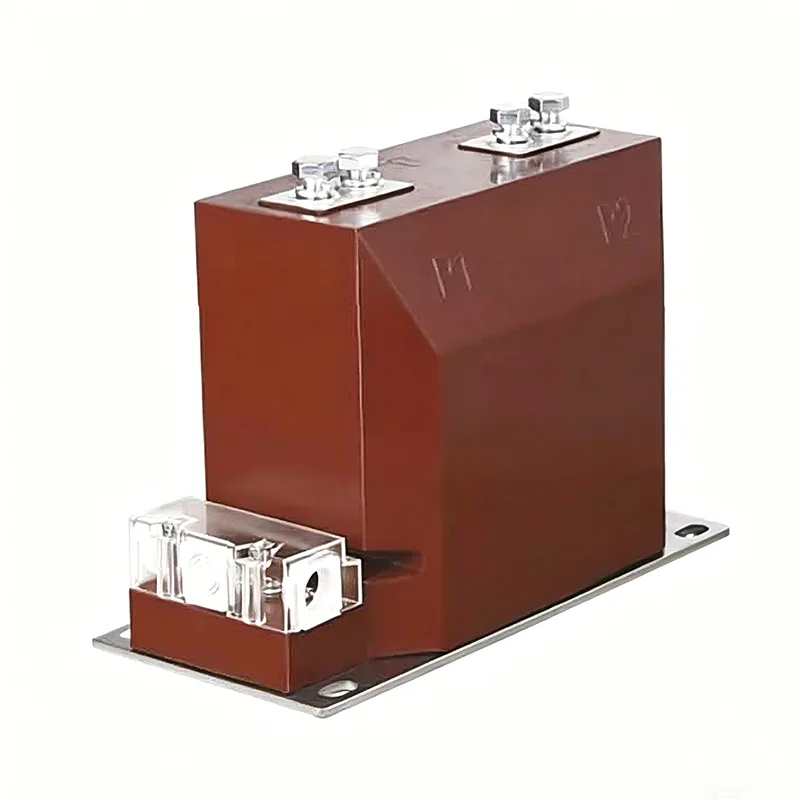

Tento 10 kV prúdový transformátor využíva epoxidovú živicu úplne uzavretú odlievaciu izolačnú štruktúru s hnedým plášťom z epoxidovej živice ako hlavným telom. Svorky P1/P2 primárneho vinutia sú vyvedené medenými lištami a sekundárne vinutie je vyvedené cez priehľadnú spojovaciu skrinku. Spodná časť je vybavená montážnou doskou z nehrdzavejúcej ocele, ktorá je kompatibilná s veľkosťou inštalácie štandardného rozvádzača.

Plne naliata štruktúra je bez oleja, nemá žiadne vzduchové medzery, je odolná voči vlhkosti, zanášaniu a výbuchu a môže pracovať stabilne v drsnom prostredí v rozsahu od -40 ℃ do + 40 ℃ bez potreby dennej údržby;

Youbian podporuje viacero úrovní presnosti, ako napríklad 0,2S a 0,5 pre meranie, 5P10 a 10P10 pre ochranu, čím spĺňa potreby merania a ochrany rôznych scenárov;

Môže prispôsobiť rôzne pomery, ako napríklad 5/5 ~ 3000/5A, vhodné pre rôzne aktuálne špecifikácie 10kV distribučných systémov;

Železné jadro je vyrobené z vysokokvalitných plechov z kremíkovej ocele a usporiadanie vinutia je rozumné, účinne znižuje vplyv zvyškového magnetizmu a zabezpečuje presnosť merania pri vysokom prúdovom náraze;

Integrovaný konštrukčný dizajn, kompaktná veľkosť, priamo inštalovaný v 10kV rozvádzači, kruhovej hlavnej jednotke a rozvodni skriňového typu, čím sa šetrí priestor v skrini.

Hlavné výhody produktu

Od výberu materiálov železného jadra, vinutia až po odlievanie epoxidovej živice, každý proces 10kV ochranných transformátorov prúdu prísne dodržiava národnú normu GB 1208-2006 "Transformátory prúdu". Pred opustením továrne sa vykoná 100% chyba transformačného pomeru, chyba uhla, odolnosť izolačného napätia, zvýšenie teploty a ďalšie komplexné testy, aby sa zabránilo opusteniu továrne nekvalifikovanými výrobkami;

Pre špeciálne pracovné podmienky, ako je vysoká nadmorská výška, vysoká vlhkosť a vysoký prúd, môžu byť špeciálne úrovne izolácie, transformačné pomery a inštalačné rozmery prispôsobené tak, aby vyhovovali individuálnym potrebám zákazníkov;

10 kV prúdový transformátor je vyrobený z vysoko kvalitnej epoxidovej živice a dovezených plechov z kremíkovej ocele, ktoré sú odolné proti starnutiu a koróne, so životnosťou viac ako 30 rokov a môžu ťažiť z jednorazovej inštalácie na celý život;

Sekundárne vinutie je navrhnuté s ochranou proti prerušeniu obvodu, aby sa zabránilo ohrozeniu zariadenia a bezpečnosti osôb vysokým napätím v súlade s bezpečnostnými predpismi napájacieho systému.

Aplikácia

Meranie energií 10kV rozvodní, rozvodní a skriňových rozvodní poskytuje presné údaje pre zúčtovanie účtov za elektrinu;

Nadprúdová ochrana, ochrana pred rýchlym prerušením a diferenciálna ochrana 10kV rozvádzača a kruhovej hlavnej jednotky zaisťujú rýchle vypnutie v prípade poruchy elektrickej siete;

Monitorovanie stavu prevádzky elektrickej siete v reálnom čase prostredníctvom systému automatizácie distribučnej siete a monitorovania prúdu inteligentnej siete;

10kV rozvodný systém v továrňach, baniach a dátových centrách zaisťuje bezpečnosť priemyselnej výroby elektriny;

10kV sieťový systém projektov fotovoltických elektrární a veterných elektrární je vhodný pre špeciálne pracovné podmienky novej výroby energie.

Sila spoločnosti a prípady spolupráce: Sila vytvára kvalitu, služba získava dôveru

Zhejiang Dahu Electric Co., Ltd. je profesionálny podnik zaoberajúci sa výskumom a vývojom transformátorov, výrobou a predajom v Číne. Nachádza sa v priemyselnej zóne Xiangyang, mesto Yueqing, provincia Zhejiang, známe ako hlavné mesto elektrických spotrebičov v Číne, s pohodlnou dopravou a kompletnými priemyselnými podpornými zariadeniami. Spoločnosť sa zameriava na výrobu prúdových transformátorov a transformátorov napätia s napäťovými úrovňami ako 10kV a 35kV. Má pokročilé výrobné linky na odlievanie epoxidovej živice a komplexné testovacie laboratórium v ​​Číne. Má zavedený systém manažérstva kvality ISO9001 a systém environmentálneho manažérstva ISO14001. Jej produkty prešli testovaním a certifikáciou národných autoritatívnych inštitúcií a vyvážajú sa do mnohých krajín a regiónov, ako je juhovýchodná Ázia, Stredný východ a Afrika.

Spoločnosť vždy dodržiava obchodnú filozofiu „technologické vedúce, orientované na ľudí“, kvalitu produktov berie ako život podniku, neustále investuje do výskumu a vývoja, neustále optimalizuje výkon produktov a poskytuje zákazníkom cenovo výhodné riešenia energetických zariadení.
