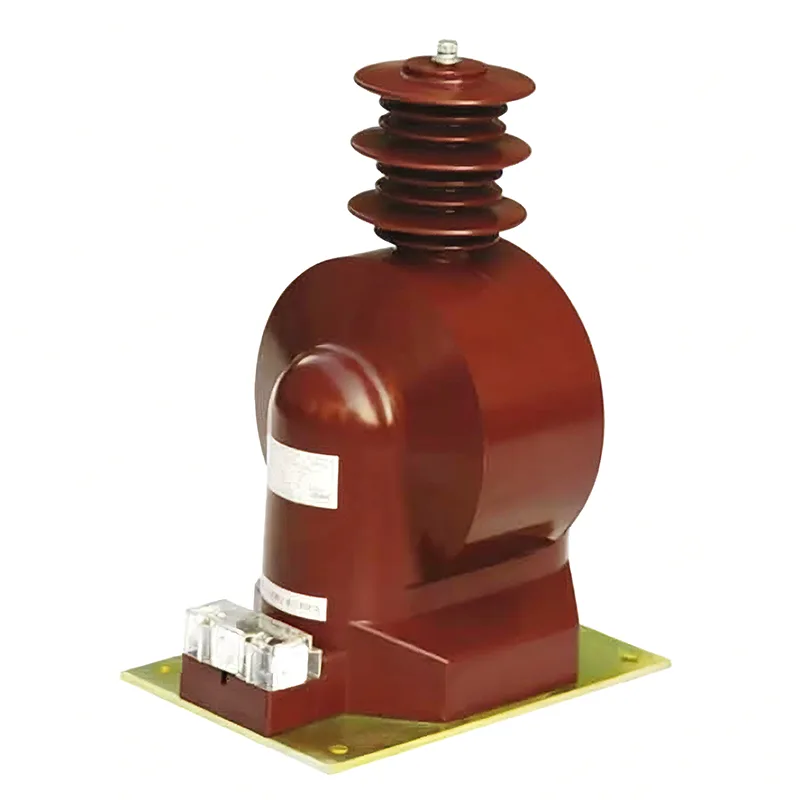

Transformátor napätia 35 kV

Ako výrobca vysokokvalitných 35 kV napäťových transformátorov sa Youbian môže rozhodnúť kúpiť si napäťové transformátory z našej továrne, keď máte problémy s výberom alebo ste nerozhodní. Sme výrobca s dlhoročnými skúsenosťami, kompletným vybavením a tímom, ktorý za vás vyrieši všetky problémy.

Aké sú štrukturálne charakteristiky napäťových transformátorov?

1) Napäťový transformátor ponorený do oleja

Napäťové transformátory ponorené do oleja sa delia na jednostupňové a sériové jednostupňové typy. Jednostupňový typ je možné použiť pre napäťové úrovne 220 kV a nižšie, zatiaľ čo sériový typ možno použiť pre všetky napäťové úrovne 66 kV a vyššie. Primárne a sekundárne vinutie jednostupňového typu sú navinuté na spoločnom železnom jadre s negradovanou izoláciou a premena energie sa dosahuje magnetickou väzbou. Kaskádový typ pozostáva z viacerých primárnych vinutí s rovnakým počtom závitov namontovaných na rovnakom železnom jadre s polovičným počtom vinutí, usporiadaných zhora nadol a pripojených medzi vysoké napätie a zem.

2) Napäťový transformátor izolovaný plynom SF6

Plynom izolovaný napäťový transformátor SF6 pozostáva z puzdra, izolačného puzdra, železného jadra, primárneho a sekundárneho vinutia a inštalačného príslušenstva. Primárne vinutie má vo všeobecnosti vrstvené vinutie v tvare pagody a je navinuté odstupňovaným spôsobom. Sekundárne vinutie je vrstvené vinutie, navinuté tesne pri železnom jadre, ktoré je zvyčajne jednofázové dvojstĺpové vrstvené železné jadro. Napäťové transformátory izolované plynom SF6 môžu byť prispôsobené GIS alebo použité ako nezávislé transformátory napätia izolované plynom SF6.

Aké sú spôsoby zapojenia transformátorov napätia?

1) Jednofázové vedenie sa bežne používa v systémoch s vysokým zemným prúdom na určenie, či vo vedení nie je žiadne napätie alebo synchronizácia. Obe fázy môžu byť pripojené, ale ďalším kritériom je použitie zodpovedajúcej fázy napätia zbernice.

2) Napäťový transformátor zapojený medzi dve fázy napätia sa používa hlavne v maloprúdových uzemňovacích systémoch na určenie, či vedenie nie je pod napätím alebo je synchrónne, pretože malé uzemňovacie prúdové systémy umožňujú jednofázové uzemnenie. Ak sa použije iba jeden jednofázový transformátor napätia na zem, ak je napäťový transformátor presne v uzemňovacej fáze a namerané zemné napätie tejto fázy je nulové, nie je možné overiť, či vedenie nie je pod napätím. V prípade nesprávneho posúdenia môže dôjsť k nesynchrónnemu zatváraniu

Pri zapojení prúdových transformátorov je potrebné dbať na nasledovné

1) Sekundárna strana transformátora napätia 35 kV nesmie byť počas používania prerušená. Pri demontáži nástrojov alebo relé počas používania by mala byť sekundárna strana vopred skratovaná. Počas inštalácie by malo byť zapojenie spoľahlivé a nie je dovolené inštalovať poistky na sekundárnu stranu;

2) Sekundárna strana musí mať jeden koniec uzemnený. Zabráňte poškodeniu izolácie na primárnej a sekundárnej strane a zabráňte vstupu vysokého napätia na sekundárnu stranu, čo ohrozuje bezpečnosť osôb a zariadení;

3) Pri zapájaní dbajte na polaritu. Svorky polarity na primárnej a sekundárnej strane prúdového transformátora sú označené písmenami.

4) Primárna strana je zapojená do série v obvode a sekundárna strana relé alebo merací prístroj je zapojená do série.
