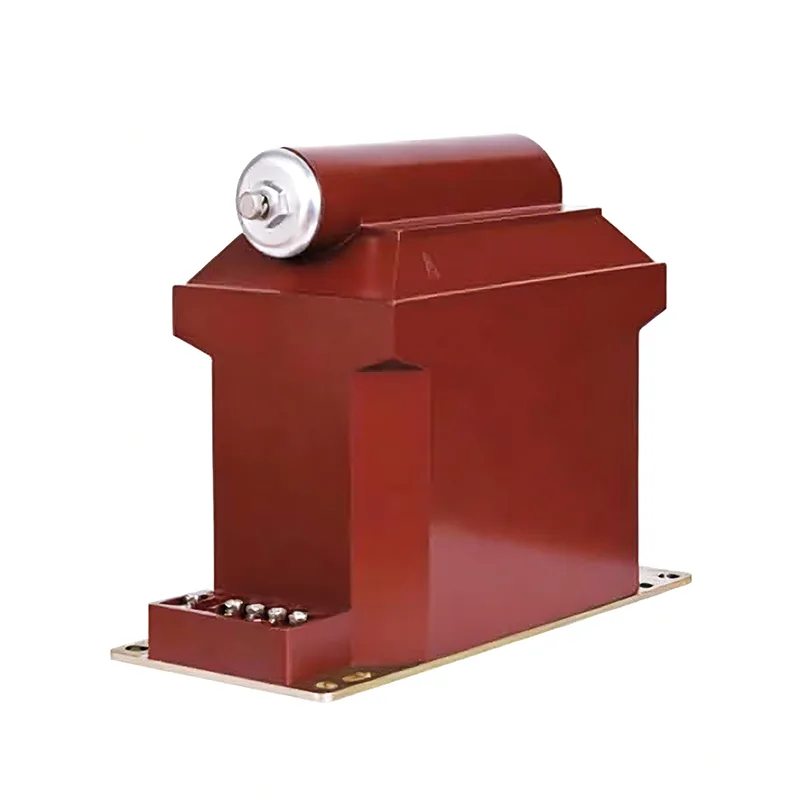

Transformátor napätia 33 kV

Odolný 33 kV napäťový transformátor Youbian používa špeciálne techniky vinutia a tienenia pre primárne a sekundárne cievky na zlepšenie rozloženia napätia. Každá cievka je starostlivo izolovaná polyesterovou fóliou, ktorá poskytuje vysoké dielektrikum medzi vrstvami. Namontujte dokončenú konštrukciu vinutia a dvojkruhové železné jadro na nosný rám.

Prevencia

1. Transformátor napätia 1,33 kV sa musí pred uvedením do prevádzky podrobiť skúške a kontrole podľa bodov uvedených v predpisoch. Napríklad meranie polarity, spojovacia skupina, trasenie izolácie, sekvencia jadrovej fázy atď.

2. Zapojenie napäťového transformátora by malo zabezpečiť jeho správnosť. Primárne vinutie by malo byť zapojené paralelne s testovaným obvodom a sekundárne vinutie by malo byť zapojené paralelne s napäťovou cievkou pripojeného meracieho prístroja, ochranného zariadenia relé alebo automatického zariadenia. Zároveň je potrebné venovať pozornosť správnej polarite.

3. Kapacita záťaže pripojenej na sekundárnu stranu napäťového transformátora 33 kV by mala byť primeraná a záťaž pripojená na sekundárnu stranu napäťového transformátora by nemala presiahnuť jeho menovitú kapacitu, inak sa zvýši chyba transformátora a sťaží sa dosiahnutie presnosti merania.

4. Na sekundárnej strane transformátora napätia 4,33 kV nie sú povolené skraty. V dôsledku malej impedancie vo vnútri napäťového transformátora dôjde pri skratovaní sekundárneho okruhu k veľkému prúdu, ktorý poškodí sekundárne zariadenie a dokonca ohrozí bezpečnosť osôb. Napäťové transformátory môžu byť vybavené poistkami na sekundárnej strane, aby sa chránili pred poškodením spôsobeným skratmi na sekundárnej strane. Tam, kde je to možné, by mali byť na primárnej strane inštalované aj poistky, ktoré chránia vysokonapäťovú rozvodnú sieť pred ohrozením bezpečnosti primárneho systému v dôsledku porúch vysokonapäťového vinutia transformátora alebo prívodných vodičov.

5. Aby bola zaistená bezpečnosť osôb pri kontakte s meracími prístrojmi a relé, sekundárne vinutie napäťového transformátora musí mať uzemňovací bod. Pretože po uzemnení, keď je poškodená izolácia medzi primárnym a sekundárnym vinutím, môže zabrániť tomu, aby vysoké napätie ohrozilo bezpečnosť osôb v prístrojoch a relé.

6. Sekundárna strana napäťového transformátora nesmie byť skratovaná.

Kvôli izolácii a ochrane je komponent automaticky vákuovo odlievaný do hydrofóbnej cykloalifatickej epoxidovej živice (HCEP). Materiál HCEP má vynikajúcu trajektóriu oblúka, odolnosť voči ozónu a ultrafialovému žiareniu pri zachovaní fyzickej sily. Hydrofóbne vlastnosti povrchu HCEP zaisťujú jeho vysoko spoľahlivý výkon vo vlhkom, vlhkom alebo znečistenom prostredí.

Môže byť použitý pre 35KV rozvody, uhoľné bane, elektrárne, železnice a továrne.

Transformátor napätia 33 kV prísne vyhovuje norme IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

aplikácie

Železnica;Uhoľné bane;Elektromer;Elektráreň;Merač elektrickej energie;Elektráreň;Rozvádzače stredného napätia;Naftové a plynárenské spoločnosti;Elektrorozvodná skriňa;Systém distribúcie energie;Vzduchom izolovaná skriňa;Skriňa kruhovej siete;Meracie prístroje;Analýza kvality energie stredného napätia;Priemyselné a banské podniky;

vlastnosť

Hmotnosť: 50 kg;

Životnosť: 30 rokov;

Materiál: Epoxidová živica (HCEP);

Menovité napätie do 36 kV;

Úroveň presnosti: 0,2 0,5 6P 3P;

33KV 35KV 36KV vnútorné použitie;

Konštrukcia jednopólového transformátora napätia;

Obmedzený tepelný výkon (VA): 300VA/600VA;

Rozumná štruktúra, robustná konštrukcia;

Menovitý pomer napätia: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Menovitá základná úroveň izolácie (BIL) do 200 kV;

Vynikajúca odolnosť proti skratu a teplu;
